医疗设备连接器的“隐形杀手”：ISO 5356与GB/T 45665系列标准中被忽视的Rz 0.4光洁度要求
2026-03-17 18:34:13
admin
在呼吸机、麻醉机、湿化器等生命支持设备中， 锥形连接器 （15mm、22mm规格）是连接呼吸回路的关键部件。一旦连接不严密，就会导致氧气泄漏、麻醉气体逸出甚至患者窒息风险。国际标准 ISO 5356-1:2015 （麻醉和呼吸设备——锥形连接器——第1部分：锥体和插座）早已明确规定：测试用插塞/环规（plug and ring gauges）的关键表面粗糙度必须达到Rz ≤ 0.4 μm （微米）。这不是对成品连接器的直接要求，而是对用于验证非金属（塑料）连接器尺寸和配合的功能量规的硬性规范。中国也已同步跟进：2025年发布的 GB/T 45665.1-2025 （等同采用ISO 5356-1:2015）和 GB/T 45665.2-2025 （修改采用ISO 5356-2:2012，螺纹承重接头）正式构成国家标准体系。 GB/T 45665.2-2025 特别针对22mm/15mm同轴及螺纹承重接头，补充了重型附件连接时的尺寸与性能要求，而量规表面Rz 0.4同样是贯穿整个系列的强制指标。遗憾的是，这一针对 检测量规 的“看不见”要求，却被行业长期忽视——许多厂家误以为这是对塑料连接器本身的抛光要求，导致实际产品粗糙度超标，而量规本身也可能不达标，影响验证准确性。市面上90%以上的产品实际Rz值高达1.6~6.3μm，远超合理控制水平。标准解析：Rz 0.4是量规的“硬杠杠”，而非直接抛光规范ISO 5356-1:2015和GB/T 45665系列标准图纸（Figure 1、Figure 2及Annex A）清晰标注：- 测试用插塞/环规（Annex A Figure A.1，非金属连接器专用）的接触面必须Rz ≤ 0.4 μm；
- 量规本身需保持极高光洁度，以确保对塑料连接器（聚碳酸酯、聚甲醛等）的气密配合验证准确可靠。

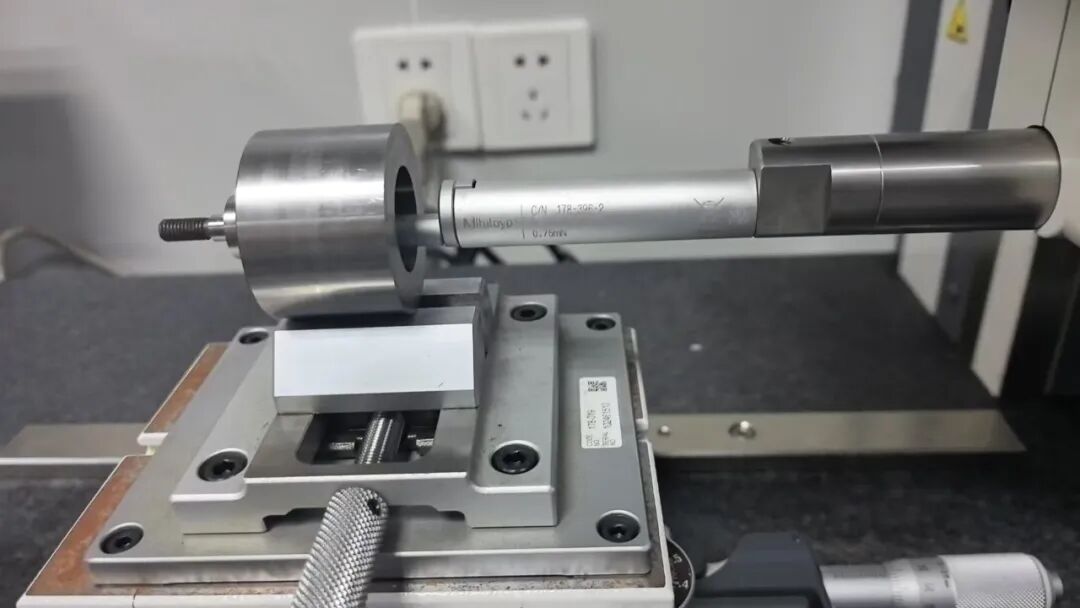

标准明确指出：对于非金属材料连接器，由于塑料的冷流、热膨胀等特性，不宜直接规定成品的A、B、F尺寸公差，而是通过“插入专用量规+施加轴向力+旋转”来验证是否合格。因此，Rz 0.4的严格要求落在 检测量规 上，而非塑料连接器本身的抛光工艺。很多厂家混淆了这一点，只关注外观光滑，却忽略量规本身的Rz达标，导致“自检通过、实际隐患”。为什么Rz 0.4如此重要？三大安全隐患直击患者生命标准要求泄漏量≤5ml/min（8kPa压力）。如果量规Rz超标，验证结果失真；成品粗糙表面形成微米级间隙，正压通气时氧气流失、负压时空气混入，直接威胁患者氧合。光滑量规确保准确评估配合力，成品需承受50N轴向力不脱落。量规粗糙则误判“卡死”或磨损风险，增加意外断连。量规高光洁度保证验证可靠性，间接要求成品表面不易藏菌。粗糙面就像“细菌公寓”，显著提升院内感染概率。欧盟MDR、FDA、NMPA注册审核中，ISO 5356 / GB/T 45665符合性是必查项，量规不达标将导致整个验证体系失效，认证失败或产品召回。塑料注塑件依赖模具光洁度、金属量规用普通加工、检测只靠目视……这些“省钱”做法让量规表面“看着光滑、实际粗糙”。结果？验证失真、临床泄漏率高、寿命短、合规风险大。专业医疗连接器供应商 KINGPO 严格执行ISO 5356-1:2015 + GB/T 45665.1-2025 + GB/T 45665.2-2025全系列要求，使用 精密加工工艺 ：CNC五轴联动加工 + 光学磨床（PG光学轮廓磨床） + 电解抛光/超声波纳米抛光组合工艺，确保 检测量规 的锥面与插座接触区Ra/Rz值稳定控制在0.2~0.4μm（优于标准要求）。PG光学轮廓磨床以投影光学系统精准控制异形曲线磨削，能实现亚微米级精度和Ra 0.05μm以下的极致光洁度，特别适合医疗级量规的复杂锥面与凹槽精密加工，避免传统磨削带来的微观纹理偏差。他们使用 Mitutoyo Formtracer高精度粗糙度仪 + FORMTRACEPAK软件，对每批量规和成品100%检验。以下是KINGPO实验室实拍与测量截图（真实数据远优于标准）：- （图1：Mitutoyo粗糙度仪探针正在测量连接器锥面，固定在精密V型块上，确保零误差。）

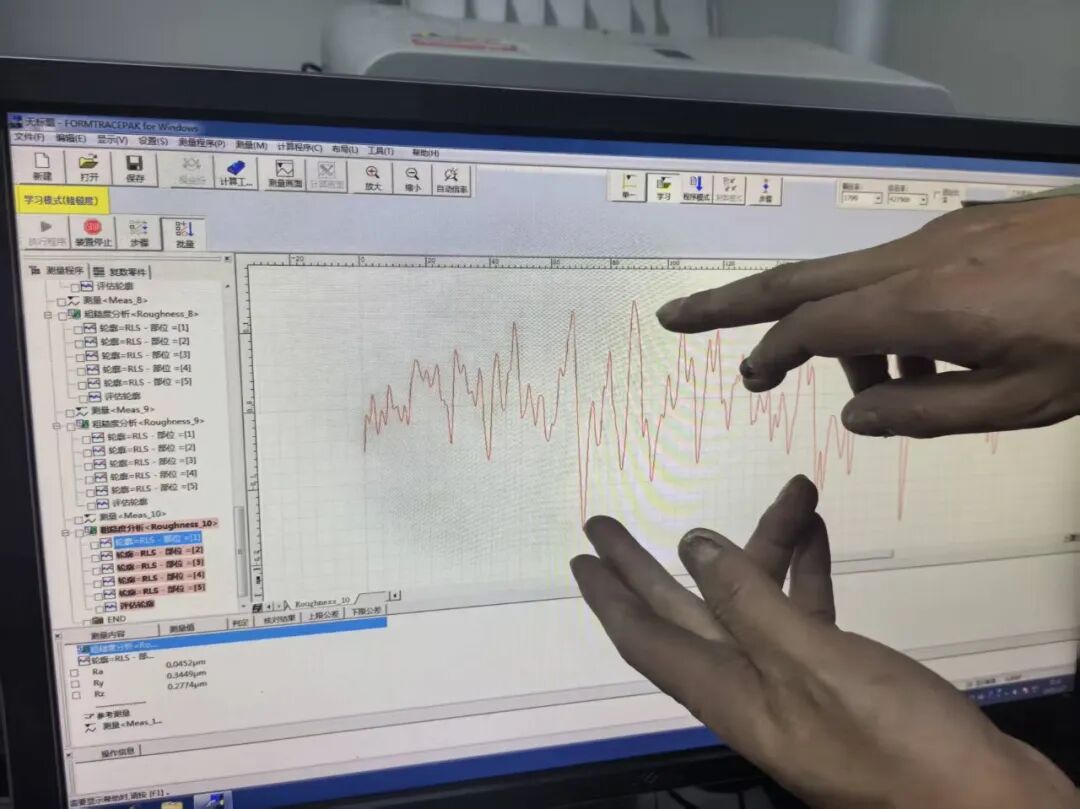

- （图2 & 图3：软件界面实时显示轮廓曲线，多部位Rz值清晰标注：

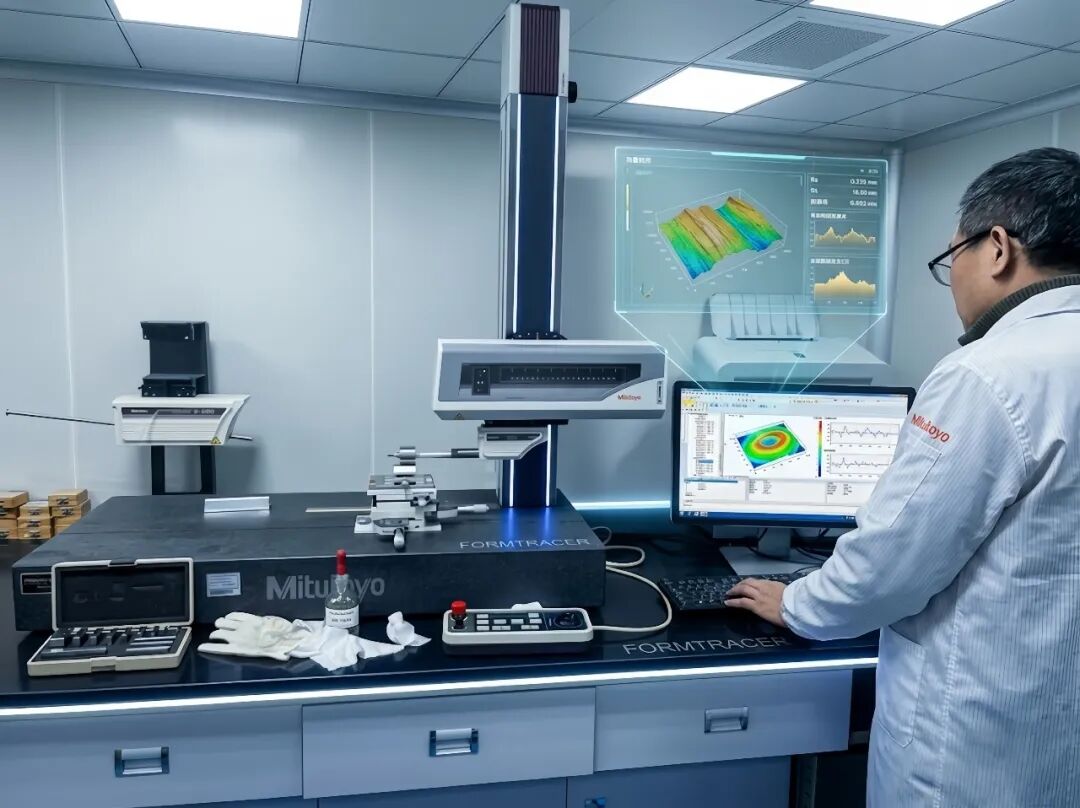

- （图4：另一视角的测量装置，Mitutoyo专用探头与螺纹承重接头规具配合。）

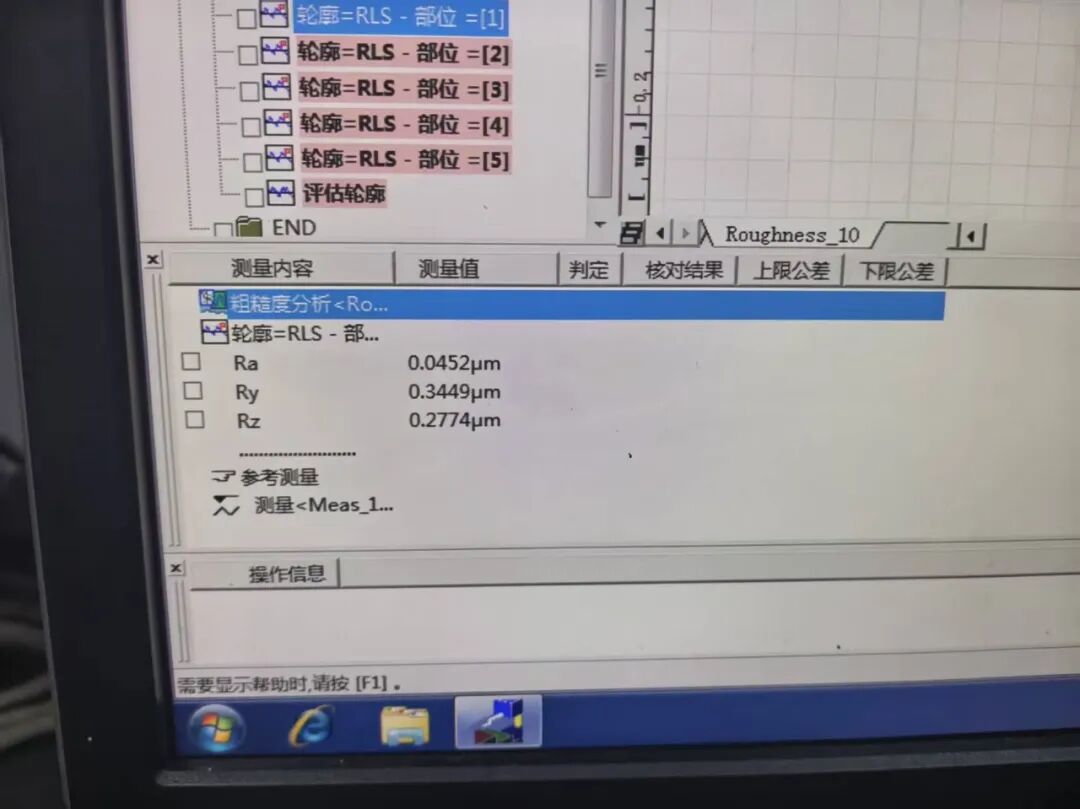

- （图5：软件局部放大，Rz 0.2774 μm等具体数值一目了然，证明工艺一致性。）
购买此类量规时，强烈建议您务必关注并校准/验证以下事项：- 供应商是否提供 专用检测量规 的Rz 0.4 μm合格证明（或第三方检测报告）？
- 量规本身是否经过Mitutoyo等高精度粗糙度仪实测，Rz值稳定≤0.4 μm？
- 成品连接器是否附带“量规验证通过”的批次报告，而非仅靠外观或简单尺寸检验？
- 索要量规的粗糙度原始测量曲线（类似FORMTRACEPAK报告），避免“自检通过、实际隐患”。
如果供应商无法提供量规Rz数据或仅说“塑料件光滑即可”，建议慎重——这往往意味着量规本身不达标，验证体系已失效。一句话总结： “Rz 0.4不是抛光目标，而是量规的生命线” 。忽略这一项，等于把安全交给“看起来光滑”的假象KINGPO不仅满足国际+国家双标准，还额外通过泄漏、分离力、扭矩等多项测试，为呼吸设备提供“零隐患”连接解决方案。ISO 5356与刚刚实施的 GB/T 45665.2-2025 （及第1部分）共同筑起医疗呼吸安全防线。Rz 0.4虽是针对 检测量规 的微米级参数，却直接关乎验证准确性和患者呼吸生命。下次采购或验证连接器时，请记得问一句：“量规Rz值达标了吗？”选择真正符合标准的供应商，才是把安全落到实处的正确做法。（参考标准：ISO 5356-1:2015、GB/T 45665.1-2025、GB/T 45665.2-2025；数据来源于KINGPO实验室Mitutoyo实测）
